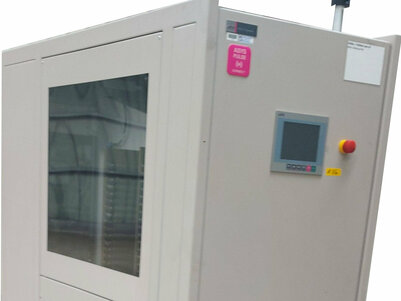

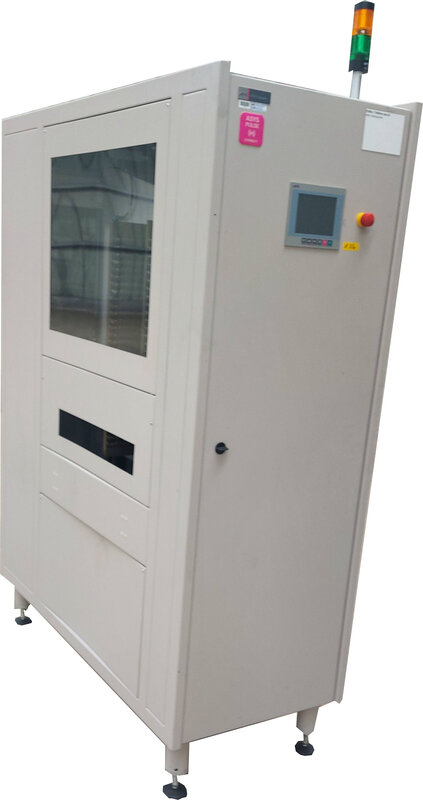

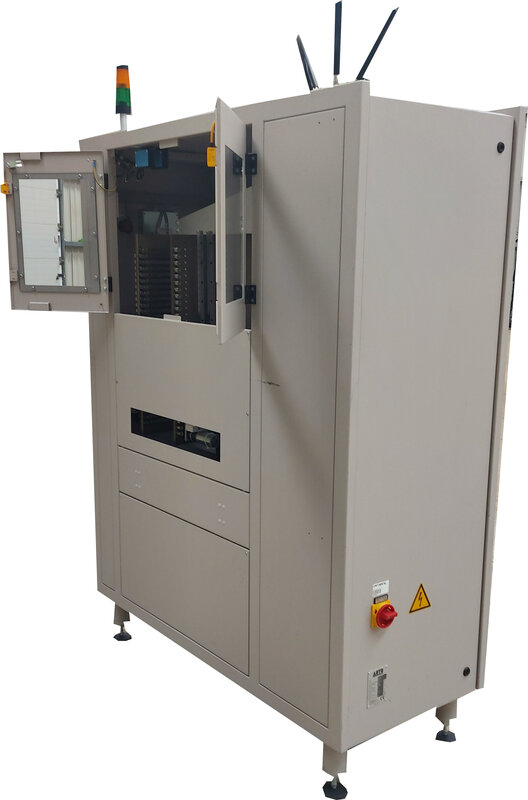

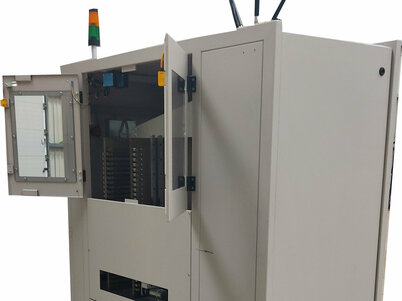

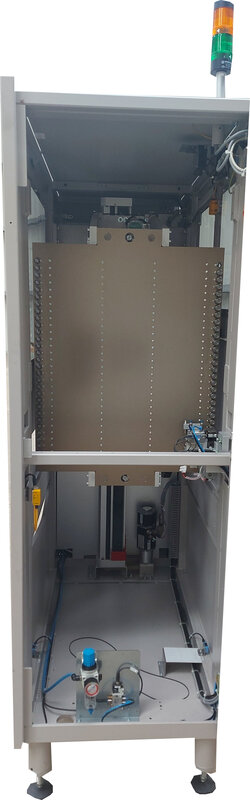

Asys Leiterplattenlagersystem FPS 30 B

Leiterplattenlagersystem

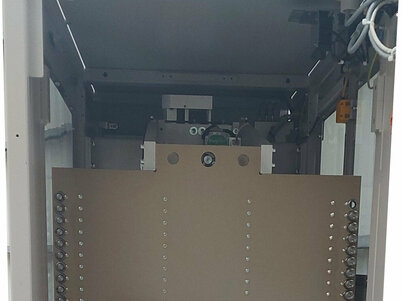

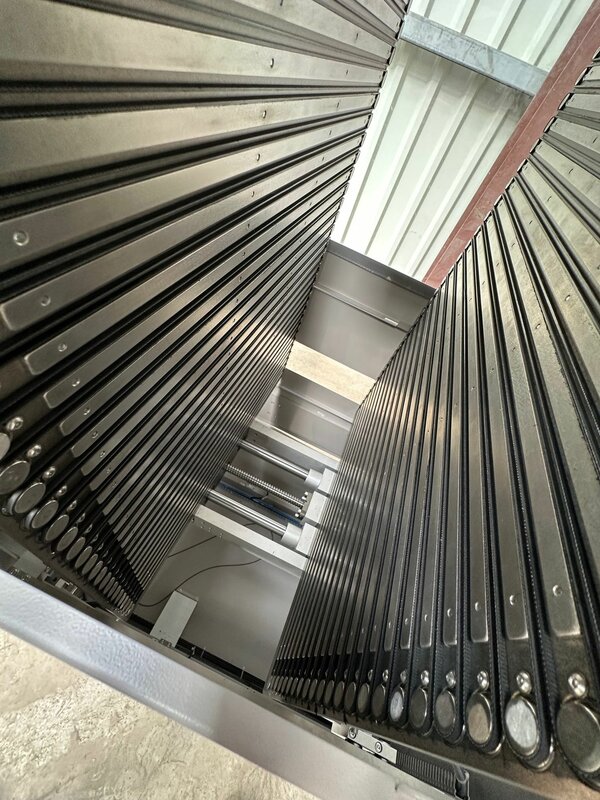

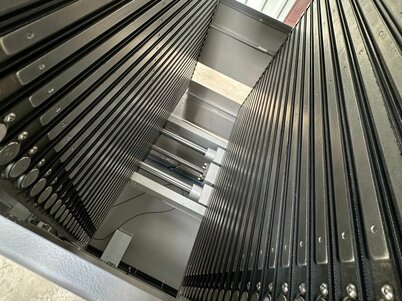

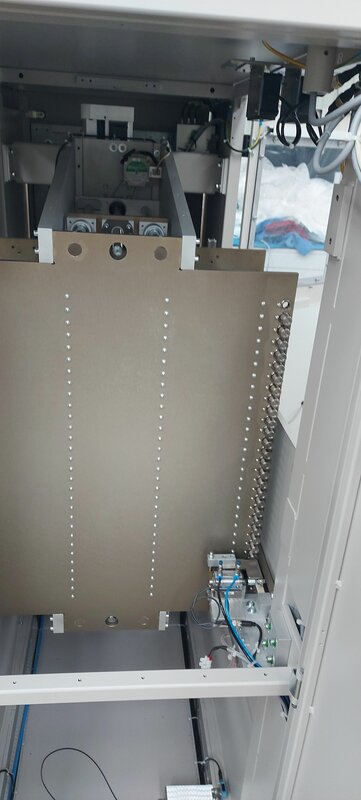

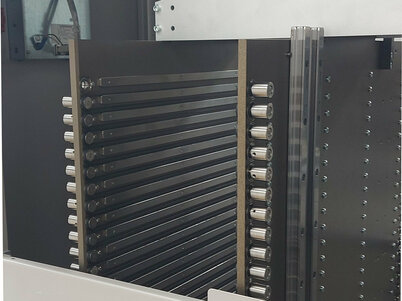

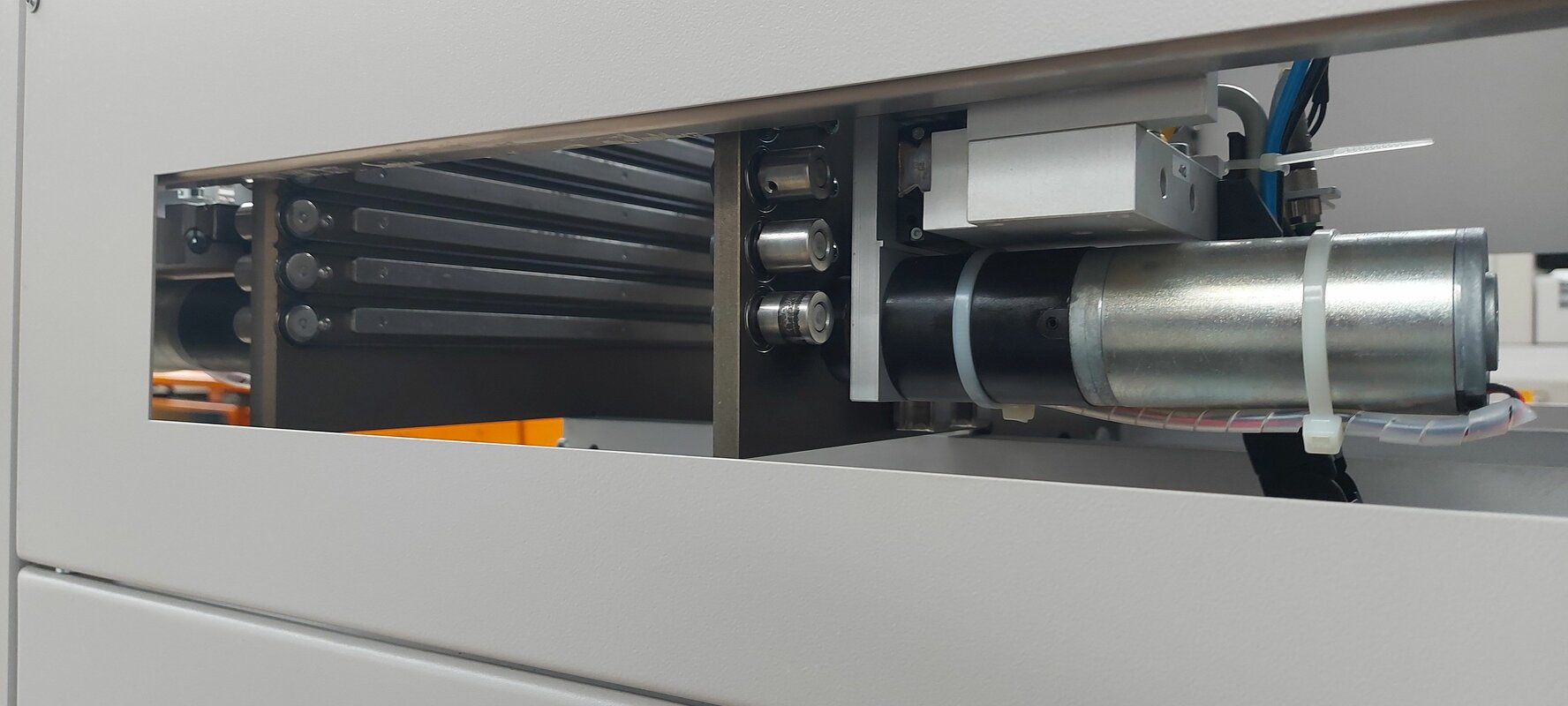

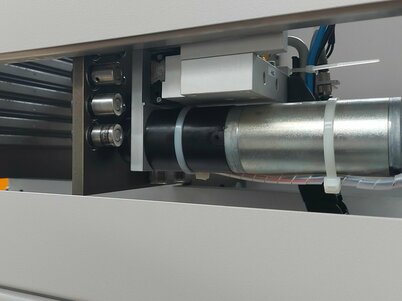

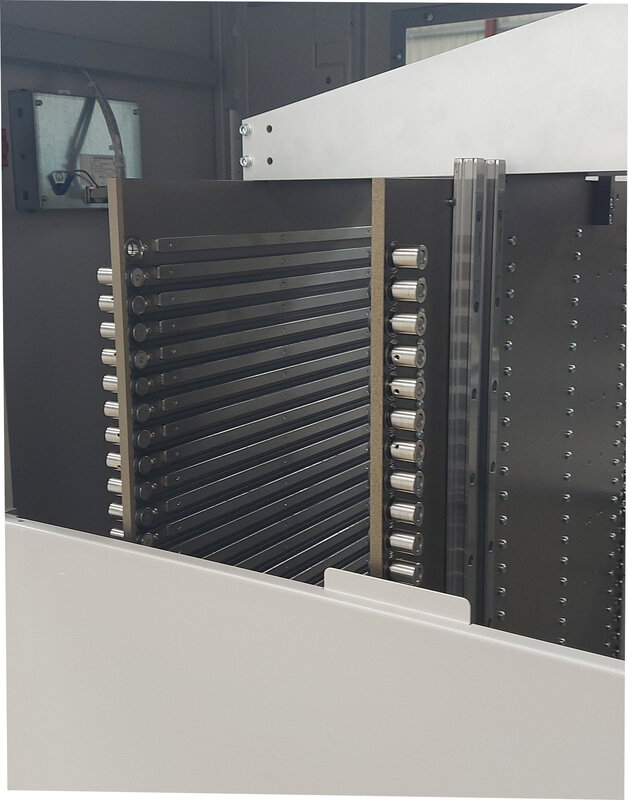

Die Anlage kann durch vertikal angeordnete Transportsegmente 30 Baugruppen vorübergehend aufnehmen und an die nachfolgende Anlage wieder abgeben. Ankommende Leiterplatten werden über angetriebene horizontale Bandsegmente übernommen und im Puffer positioniert. Über eine vertikale Verfahrbewegung werden die einzelnen Puffersegmente in Position gefahren. Jedes Puffersegment verfügt dabei über einen separaten Riementransport, welcher auch Leiterplatten mit seitlichen Ausschnitten problemlos verarbeiten kann.

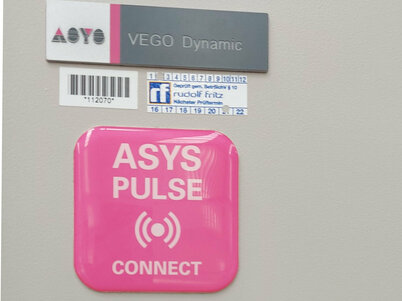

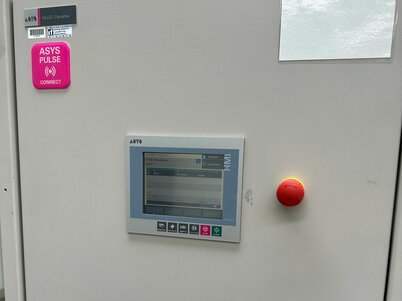

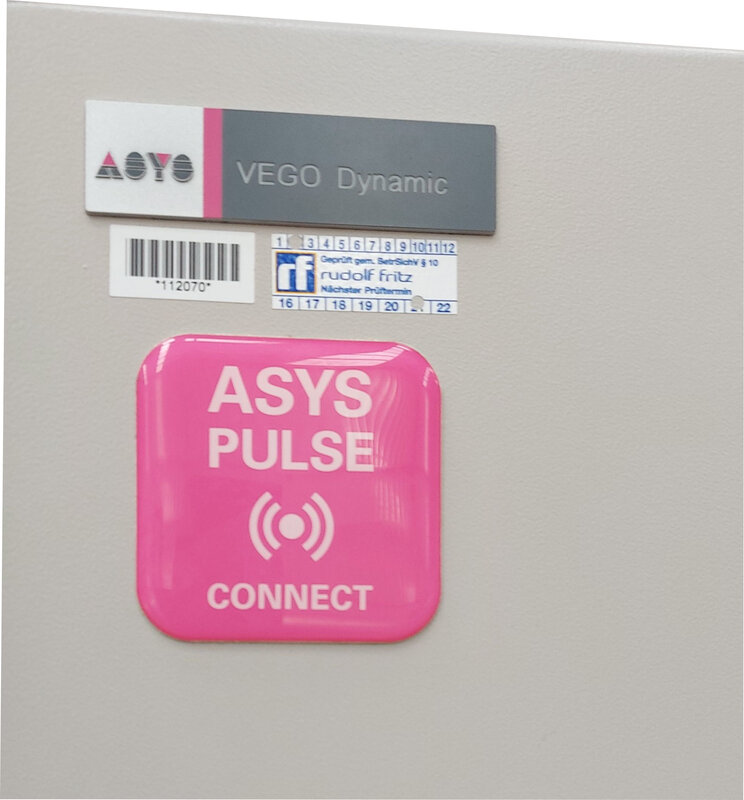

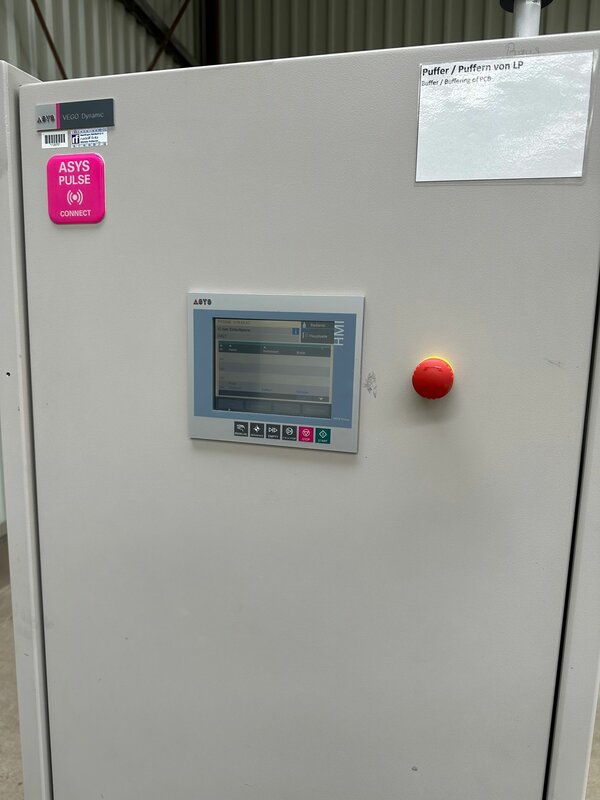

• Pulse Connect
• Leiterplattenbreite min.-max. 50-460mm
• Leiterplattenlänge min.-max. 100-460mm
• Leiterplattenhöhe 0,5-3mm
• Pufferkapazität 30 Slots
• SMEMA Schnittstelle
• Elektrische Breitenverstellung
