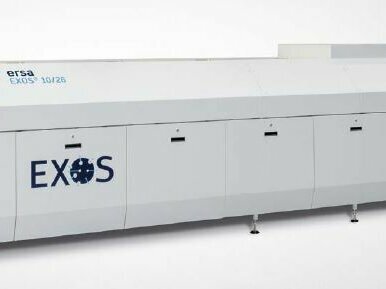

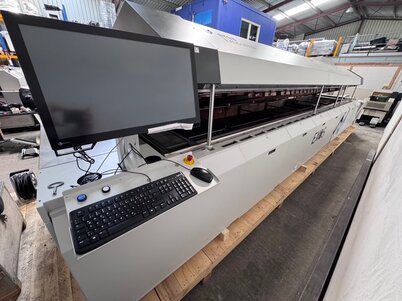

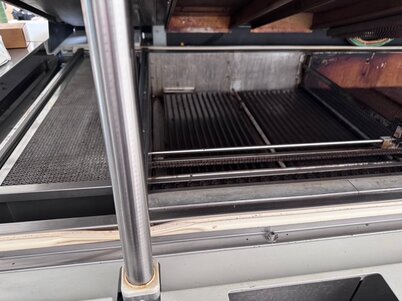

ERSA EXOS 10/26 Reflowlötofen unter Vakuum

ERSA Reflowlötanlage Hotflow 3XL

EXOS 10-26
Vakuum nebst Zubehör und Anbauten
Seriennummer: R036A-20D0012
Baujahr: 2020
Maße: 8.063 x 2.205 x 1.969mm ( L x B x H)
Gewicht: Ca 5.000kg

Nennleistung: 138kW
Dauerleistung im Betrieb: ca. 14 - 25 kW
Absaugleistung: 2 Stutzen je 400m³/h

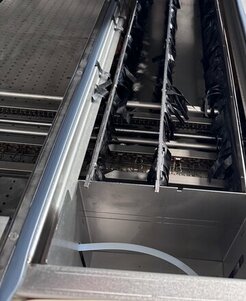

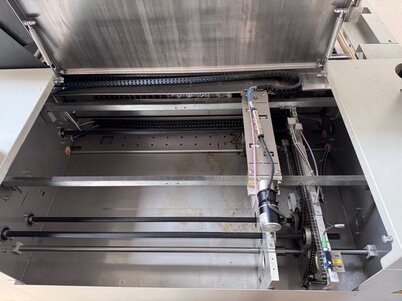

Transportsystem:
Arbeitsbreite: 100 - 630mm, Mittenunterstützung
Leiterplattenlänge: 120 - 400/600mm

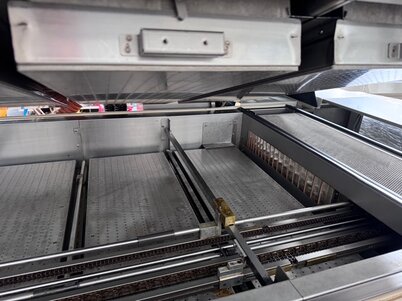

Prozesszone:
Einlauf 1.011 mm
Heizzone mit Vakuum 4.600/4.750mm
Kühlzone 1.400mm
Auslauf 730mm

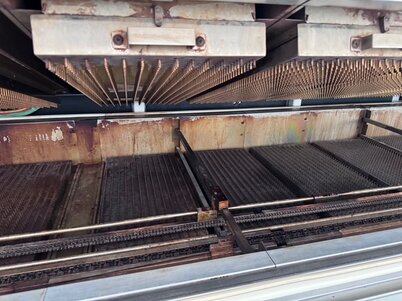

Heizsystem:
4 Kühlzonen
11 Heizzonen, davon:
9 Konvektionsheizmodule Oben/Unten Vorheizzone
2 Konvektionsheizmodule Oben/Unten Lötzone

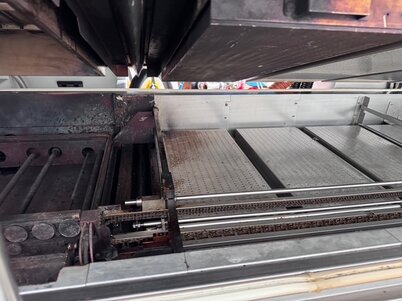

Vakuumkammer:400 mm
Kammervolumen: ca 110l / 150l
Pumpenleistung: Bis 5,3 kW
Enddruck: bis 10 mbar
