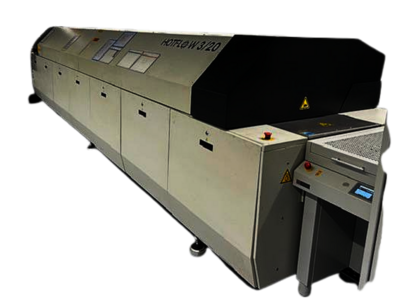

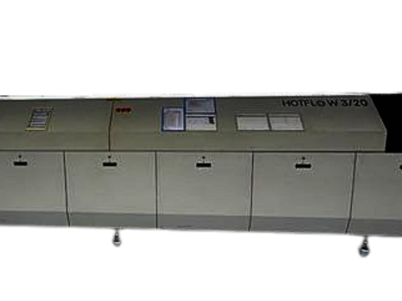

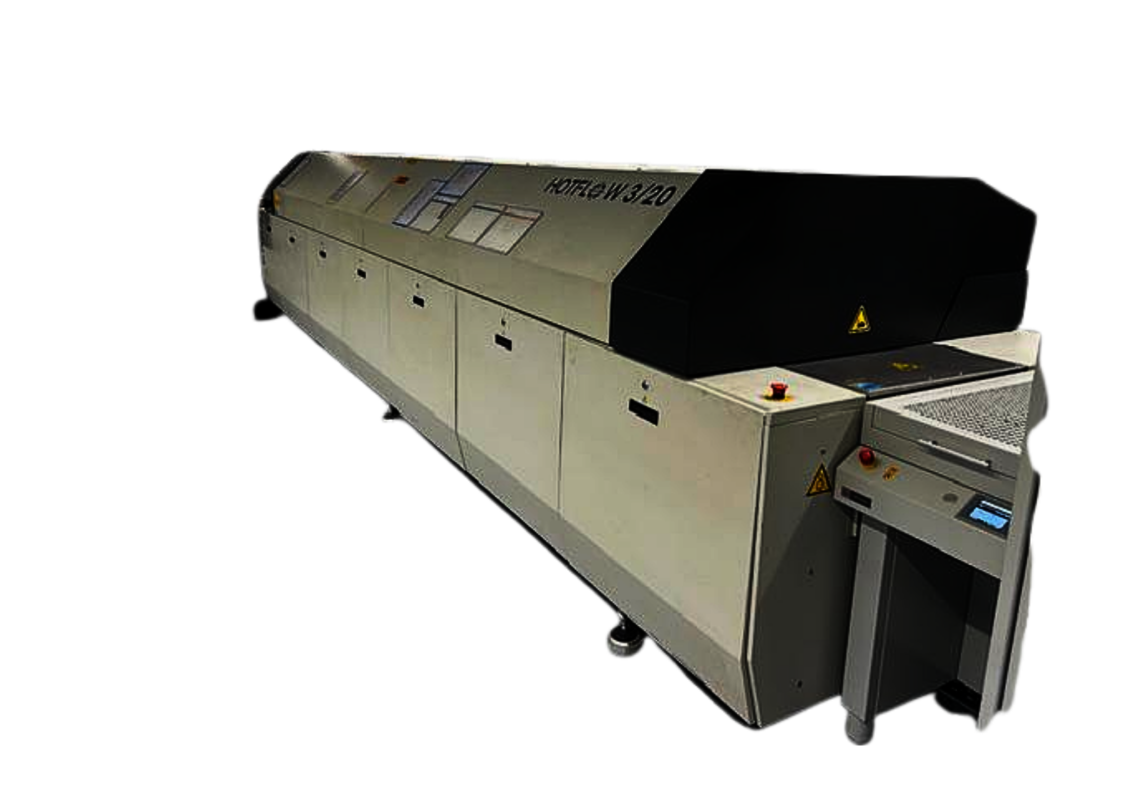

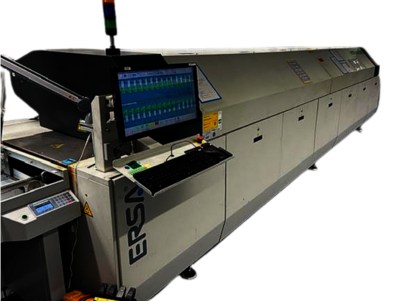

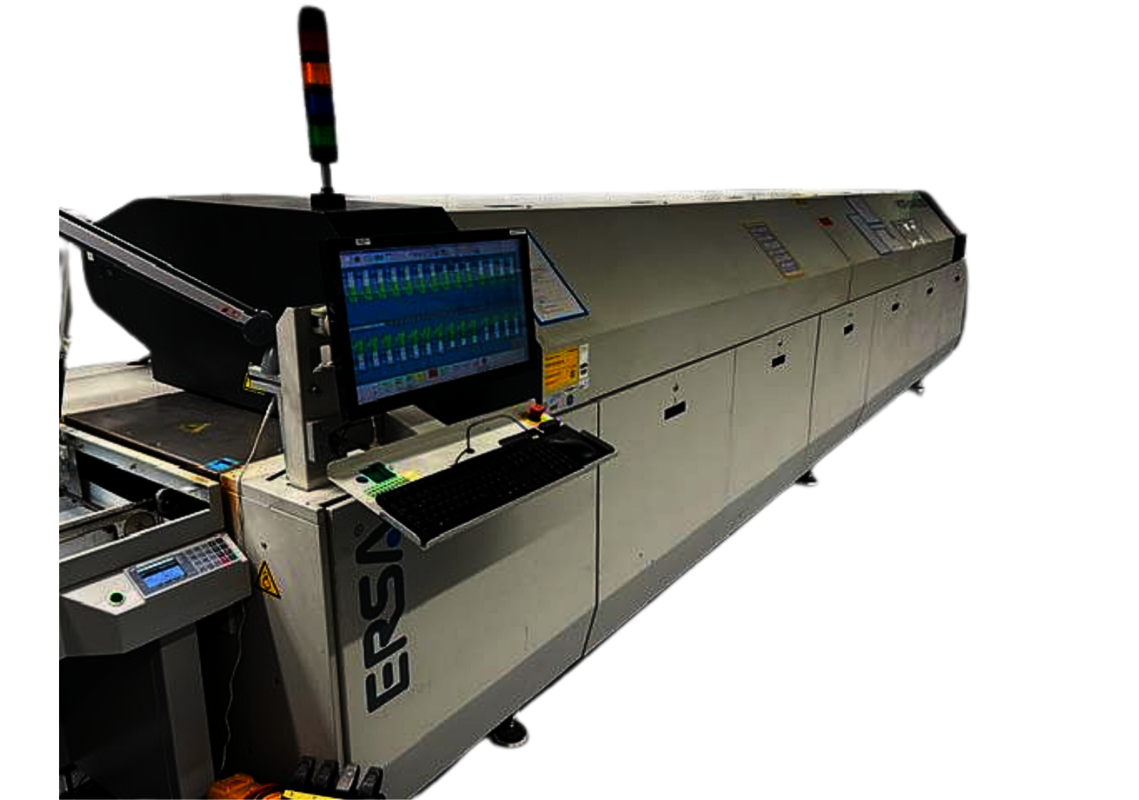

Ersa Hotflow 3/20 Reflowofen

Ersa Hotflow 3/20
Baujahr 04/2011
Aufgearbeitet in 2024

Maße:
Länge: 6.265 mm
Breite: 1.201 mm
Höhe: 1.375 mm
Gewicht ca. 1.900 kg

Fördersystem:
Arbeitsbreite: 45-516 mm automatisch stufenlos verstellbar
Lichte Durchgangshöhe: +35/-37 mm
Mittelstütze, automatisch stufenlos verstellbar
Fördergeschwindigkeit: 20-200 cm/min
Stiftkettenförderer wahlweise mit 3 / 4 / 5 mm Stiftlänge

Prozesszone:
Prozesslänge: 4.840 mm
Beheizte Länge: 3.725 mm
Kühllänge: 1.115 mm

Heizungssystem:
Bis zu 20 Konvektionsheizkassetten
(Vorheizzone bis 14 Kassetten, Reflow-Zone 6 Kassetten)
Volumenstrom je Modul, einstellbar, bis 500 m3/h
Nennleistung jedes Moduls: 3,3 kW
Nennleistung letztes Modul: 4,5 kW

Kühlung:
Bis zu 2 Ebenen Kühlzone (Umgebungsluft)
Elektrische Daten
400 V, 3 Phasen, N, Masse, 50/60 Hz
Dauerleistung im Betrieb: ca. 12-16 kW

Auspuff:
Absaugleistung: Schornstein am Eingang des Systems 300 m3/h; Schornstein am Systemausgang 400 m3/h, beide mit Überwachungsfunktion
