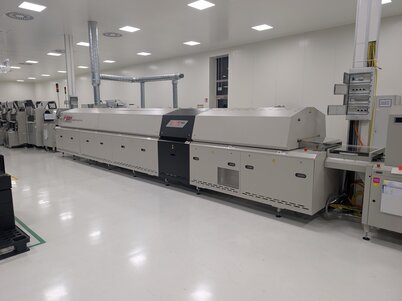

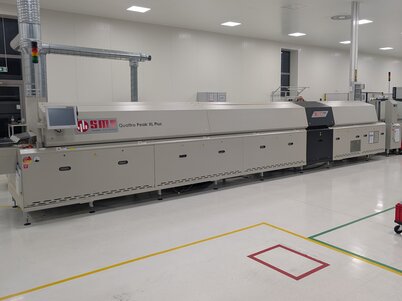

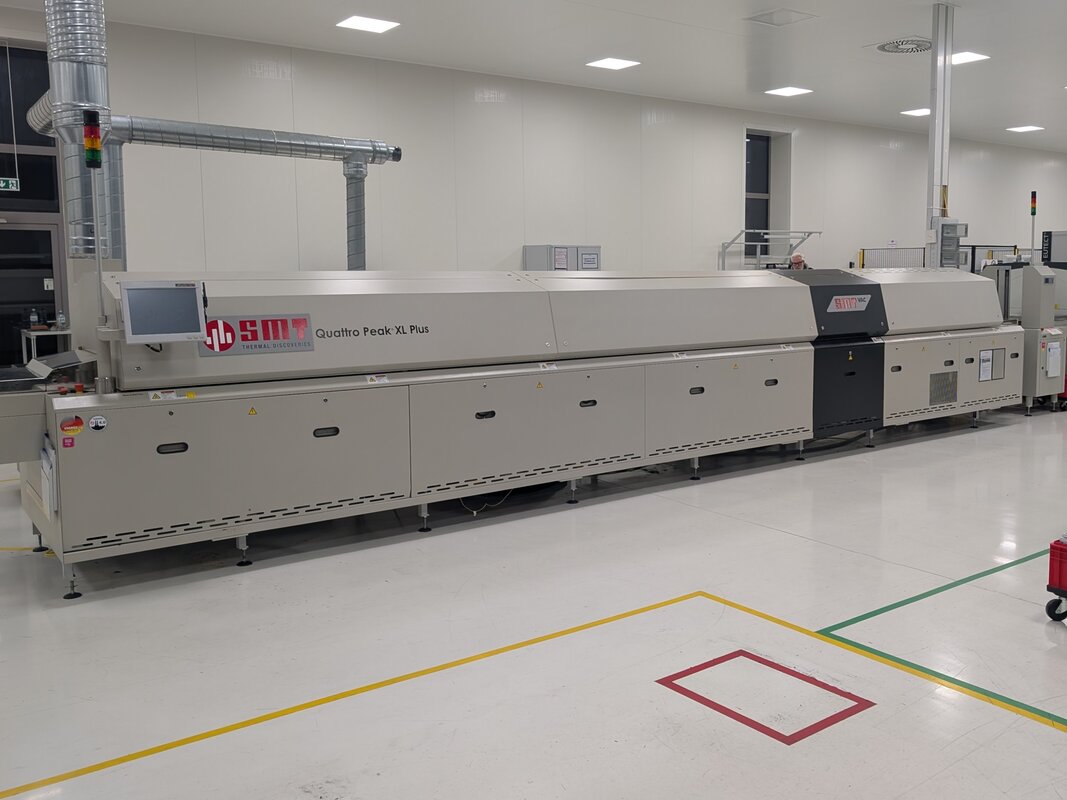

SMT Vakuum Reflow VAC-XL Plus

Technische Daten

Max. Produktgröße (Vakuumkammer): 450 x 510 mm (L x B)
Transportbreite: 65 – 510 mm
Durchlaufrichtung: links → rechts
Einlaufhöhe: 950 +/- 20 mm
Freie Durchlaufhöhe: 30 / 30 mm (oben/unten)
Transportgeschwindigkeit: 0,20 – 3,0 m/min, geregelt und überwacht
Transportkette: 5 mm Nockenlänge
Leiterplattenunterstützung: dreieckig, 10 mm hoch / 10 mm absenkbar, pro Spur
Automatische Breitenverstellung (Transport & Unterstützung)
Automatische Kettenschmierung, pro Spur
Unterseitenheizung in Vorheizzonen
SMEMA-Schnittstelle
Stickstoffversion (N2) inkl. Kalibrierprotokoll

Software & Schnittstellen
Wartungssoftware
Anlagenmonitoring
Lüfterüberwachung
Wächtersoftware
Barcodesoftware inkl. Barcodeleser
MES-Anbindung über allgemeine Schnittstelle (Kunden-PC)

Ausstattung & Sicherheit
Motorische Haubenöffnung
2x Not-Aus
Optische Warnleuchte (rot/gelb/grün)
Transportüberlastabschaltung
Abluftüberwachung inkl. potentialfreiem Kontakt
Transportanlaufverriegelung (100 °C)
Parallelität Transportschienen +/- 0,5 mm
Betriebsstundenzähler
Standardlackierung RAL 7035 ESD, VAC-Modul RAL 7021 ESD

Lrjdeylxgljm Rly Nveh
Elektrische Daten
Anschluss: 1x3~N, PE 230/400V, 50 Hz

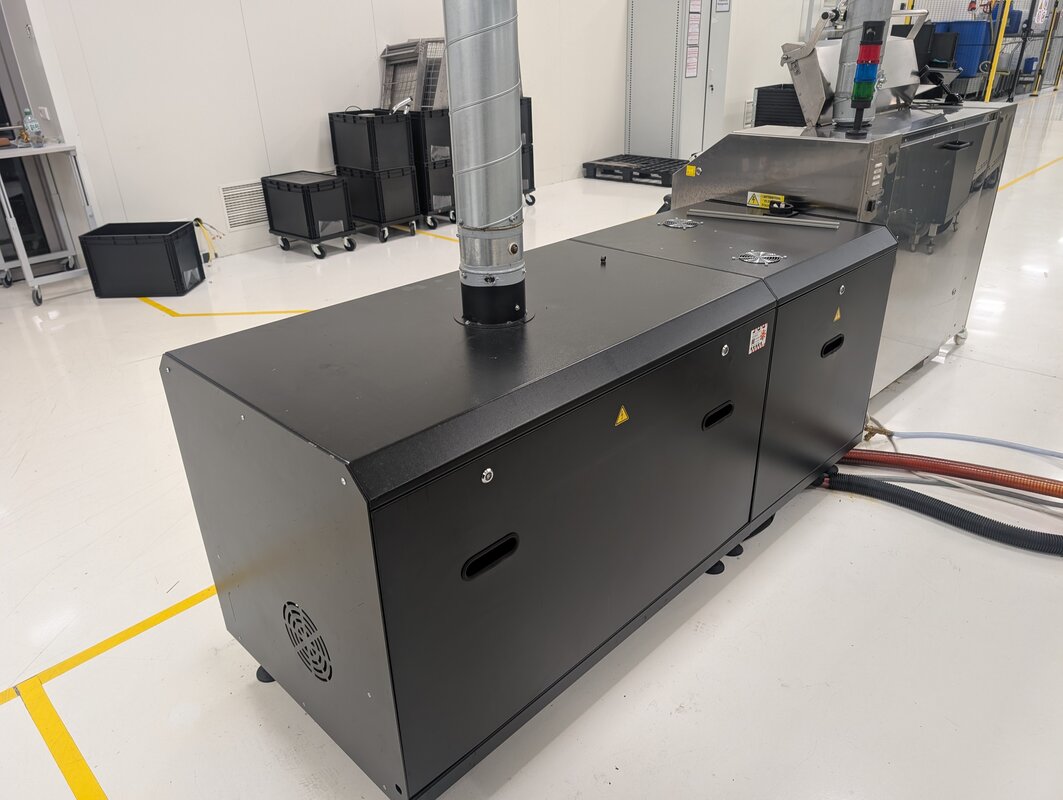

Vakuum-Anlagen: 2x3~N, PE 230/400V, 50 Hz

Dokumentation & Protokolle
Bedienungsanleitung, mechanische Zeichnungen & Schaltpläne (USB)

Der Verkauf erfolgt in Kooperation mit AS-Equipment.
