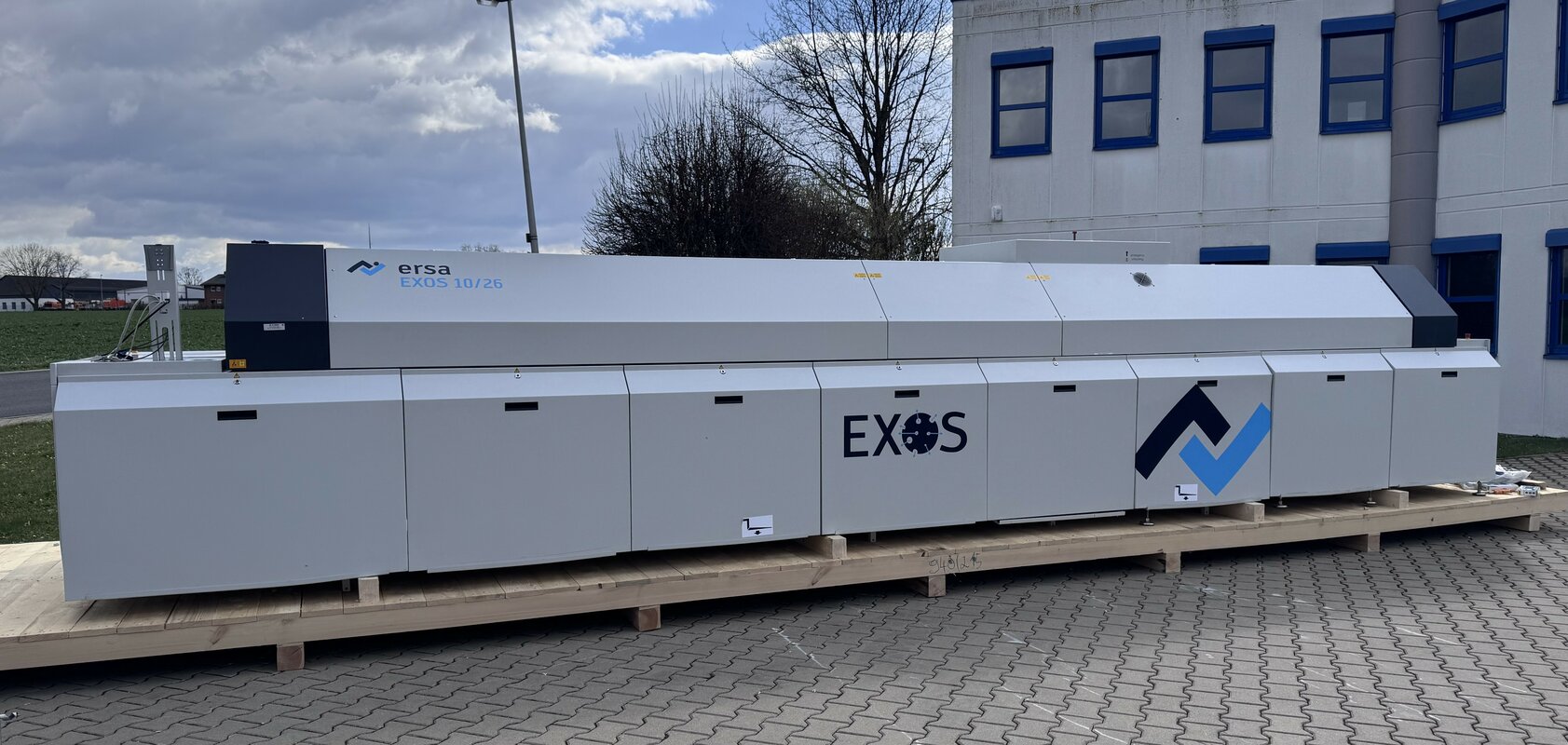

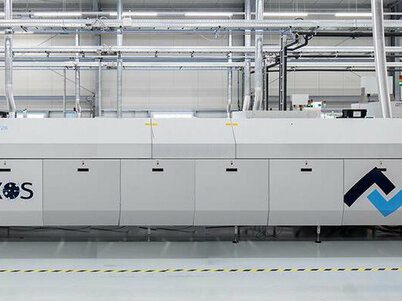

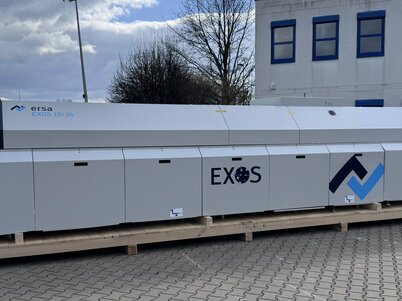

Ersa Hotflow 10/26 Exos Inline-Reflowofen mit Vakuum

Die Ersa EXOS 10/26 ist eine hochmoderne Inline-Reflowlötanlage mit Vakuumtechnologie, die speziell für die Anforderungen der Leistungselektronik und Hochzuverlässigkeitstechnik entwickelt wurde. Mit ihrer Fähigkeit, die Voidrate um beeindruckende 99 % zu reduzieren, setzt sie neue Maßstäbe in der Elektronikfertigung.

Verfügbarkeit: Ab sofort, EXW Stolberg

Eckdaten:

• 9 Vorheizzonen und 2 Peakzonen sowie 4 Kühlzonen: Sorgen für präzise Temperaturkontrolle und optimale Lötbedingungen.

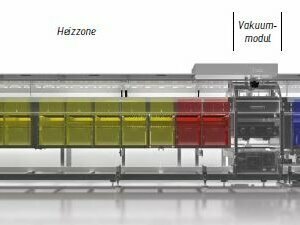

•Vakuumkammer nach der Peak-Zone: Reduziert Lufteinschlüsse und verbessert die Qualität der Lötverbindungen erheblich.

•4-teiliger Transportmechanismus: Bestehend aus Einlauf, Vorheizung mit Peak, Vakuum und Kühlzone, auch als Dual-Track verfügbar für erhöhten Durchsatz.

•Sensorüberwachter Transport: Ermöglicht perfekte Synchronisierung der Baugruppen ohne externes Einlaufmodul.

•Wartungsfreundlicher Rollentransport im Vakuummodul: Schmiermittelfrei und leicht zugänglich für schnelle Wartung.

Technische Daten im Überblick

•Abmessungen: Länge 7.875 mm, Breite 2.195 mm, Höhe 1.969 mm.

•Gewicht: Ca. 5.000 kg mit Optionen.

•Arbeitsbreite: 50–630 mm, mit Mittenunterstützung 100–630 mm.

•Transportgeschwindigkeit: 20–200 cm/min.

•Vakuumkammer: Volumen ca. 110 l, Enddruck bis 10 mbar, Pumpenleistung bis 240 m³/h.

•Elektrische Daten: Spannung 3x 400 V, Nennleistung 118–150 kW, Dauerleistung im Betrieb ca. 14–25 kW.

•Absaugung: Zwei Absaugstutzen mit je 150 mm Durchmesser, integrierte Abluftüberwachung.

Die EXOS 10/26 bietet eine Kombination aus hoher Prozesssicherheit, maximalem Durchsatz und minimalem Platzbedarf. Dank ihres innovativen Transportsystems und der fortschrittlichen Vakuumtechnologie ist sie die ideale Lösung für Unternehmen, die höchste Qualität und Effizienz in der Elektronikfertigung anstreben.

Die Inbetriebnahme kann auf Kundenwunsch von Ersa durchgeführt werden.
